슬림 S펜 수납가능한 폴드3 케이스 자작 (2)

아래 url의 네이버 삼성 스마트폰 사용자 까페에 23년 9월6일에 쓴 글을 백업해 둡니다.

https://cafe.naver.com/anycallusershow/4552157

슬림 S펜 수납가능한 폴드3 케이스 자작 (2)

---







이게 뭐라고 이렇게 돈과 시간을 쏟아붓고 있습니다. JLCPCB와 국내 모 출력업체에 총 4번 출력의뢰를 했습니다. 출력의뢰를 하고 시간이 지나 실제 출력물이 도착하게 되면, 모델링 의도와 다르게 나오는 부분들이 확인되고 이걸 수정해서 재출력의뢰하고 등등등... 이런걸 4번을 했네요. 아직도 미진한 부분들이 눈이 좀 보이긴 하지만 이걸로 장사를 할것도 아니고 이 정도에서 마무리 할려고 합니다.



전체 모델링 입니다. spen 수납가능 위치를 총 3곳으로 할 수 있도록 했습니다. Fold5 순정 범퍼 처럼 카메라 섬 반대쪽에 위치시킬 수 있도록 한것 하나, 덜그럭 거림 없도록 카메라섬 쪽으로 펜 부착시킬 수 있는 모델 하나, 그리고 폰 접었을때 앞면의 측면에 부착시킬 수 있도록 모델을 3종류로 만들었습니다.



이제껏 3D 출력할 일이 있으면 FDM 방식으로 PLA 필라멘트만 써서 출력을 해왔는데 이번에 JLCPCB에서 SLA, SLS, MJF 등의 출력 방식을 접해보니 출력 방식에 맞게 모델링이 되어야 하는 것이 맞네요. 처음엔 이런 생각을 못하고 그냥 출력을 시켰는데 만들다 보니 제가 만든 모델은 FDM으로는 출력이 어울리지 않는것 같습니다.



국내 모 출력업체에 FDM, PLA로 의뢰한 출력물입니다. 제가 직접 찍는거 보다는 퀄리티 있게 나오긴 합니다만 서포트가 필요한 부분을 외부면으로 해놔서 외부면 상태가 두번째 사진에서 처럼 많이 안좋습니다. 그것 보다 범퍼 측면을 1mm로 설계했는데 FDM으로 출력하니 세번째 사진에서처럼 이 두께를 감당하지를 못하고 큰 힘을 주지 않았는데도 출력된 결을 따라 일부분이 떨어져 나가 버리네요.

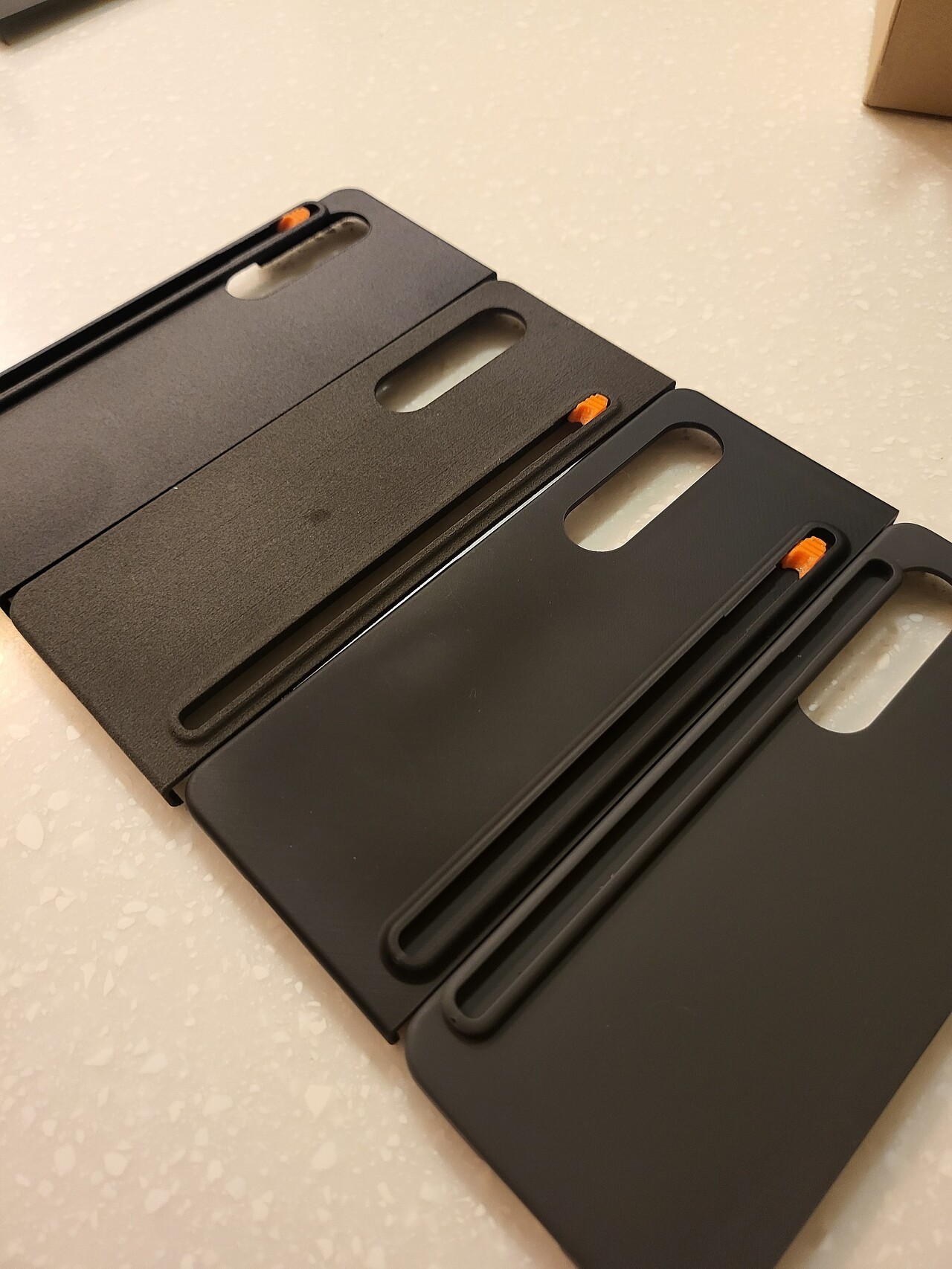

위 사진은 JLCPCB에서 출력한 출력물들입니다. 위에서 부터 순서대로 MJF, SLS(2101PA-F), SLA(Imagine Black, Coarse Sanding), SLA(Black Resin, Grayish Black, Coarse Sanding)의 출력 옵션으로 출력된 출력물들입니다. MJF, SLS는 출력물 표현이 까끌까끌하게 나오는데 기분나쁘지 않은 정도의 까끌함이라 쓰는데 문제는 없을 정도입니다. SLA도 출력물이 괜찮게 나오는데 Imagine Black 보다는 Grayish Black이 퀄리티가 조금 더 좋아보이네요. MJF, SLS, SLA 방식은 FDM에 비해서 범퍼 측면이 1mm로 얇아도 문제 없이 잘 버텨주고 있습니다.

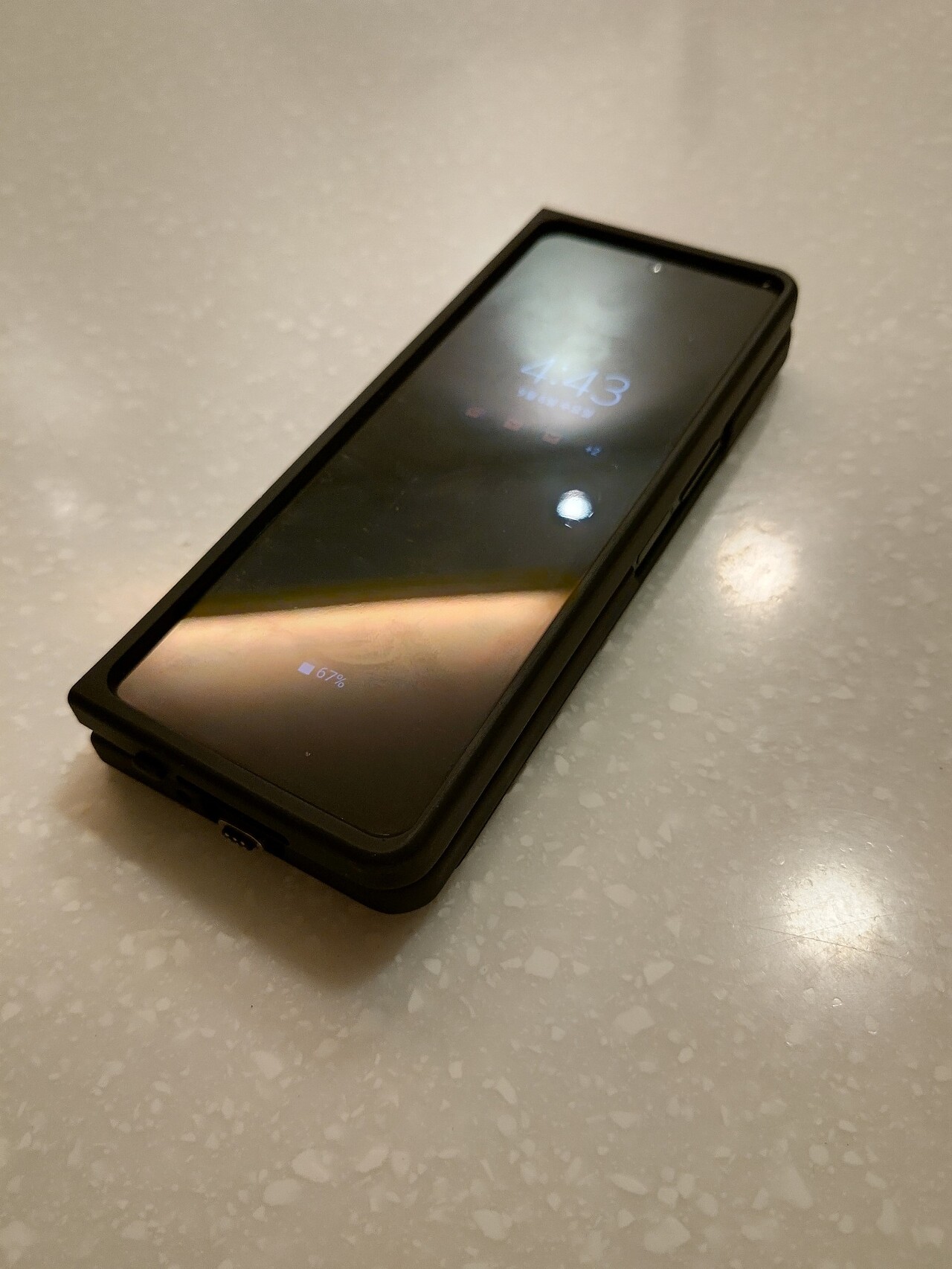

최종 완성품을 본체에 결합시켜본 모습입니다. 다들 써보셔서 아시겠지만 3가지 모델들이 각각 장단점들이 있습니다. Fold5 순정형(카메라섬 반대쪽 부착)은 손으로 잡을때의 파지감은 좋은데 펼쳐서 필기할 때 덜그럭거림이 생기고 멕세이프를 못씁니다. 위 사진의 경우와 같은 카메라섬쪽 부착형태는 펼쳐서 필기할 때 덜그럭거림이 없지만 거의 오른손으로 폰을 잡는 경우가 많으니까 손으로 잡을때 파지감이 조금 안좋고 역시 멕세이프를 못쓰는 문제가 있습니다. 폰 접은상태에서 윗면의 측면에 spen을 붙이는 형태도 멕세이프는 쓸 수 있겠지만 폰을 접어쓸 때 파지감이 안좋아지는 문제가 있고요...



저는 일단 위 사진처럼 카메라섬 쪽으로 부착시키는 모델로 써볼려고 합니다. 돈과 시간을 많이 쏟아넣어서 거의 기성품같은 퀄리티로 보이네요. (제눈에는....)











SLA Resin 재질이 조금 무른편이라 FDM PLA로 만들었을때 보다 펜이 경쾌(?)하게 튀어 나오지는 않습니다만 이 정도에서 만족해야 겠습니다. ㅎㅎㅎ



ps1. 3d model은 곧 thingiverse에 올리고 링크를 남기겠습니다. JLCPCB에서는 출력물 사이즈 문제로 버튼 부분을 출력을 못합니다. 버튼은 따로 직접 FDM 방식으로 출력해서 쓰셔야 합니다.



ps2. 새로운 범퍼에서 사용할 그립/스텐드에 대해서도 고민을 많이 했는데 이것도 정리해서 3번째 글로 남기겠습니다.



ps3. 어제 JLCPCB에 publish했던게 이유 불명으로 거부 됐네요. 그냥 일부 화일 압축해서 아래에 올려드렸습니다. 완전한 화일은 thingiverse에 정리해서 올린후에 url을 다시 이 게시글 코멘트로 남기겠습니다.

파일 첨부ss124.zip



ps4. Thingiverse에 전체 모델 stl화일 올려두었습니다. 아래 url에서 확인하세요.



https://www.thingiverse.com/thing:6206831

Galaxy Z Fold3 Case for Slim Spen by seung275
