[3D Printing] Mesh를 Solid로 변환 (Fusion360)

필요할 때마다 해매서 이것도 써놔야 겠다. 나이가 들어서 기억력이 퇴화하고 있는건지....... -.-;

참고 : https://www.youtube.com/watch?v=OTdqen2X_04

---



씽기버스 같은곳에서 stl 화일을 받아온 다음 모델 수정이 필요한 경우가 있다. 이때 필요한 작업이 Mesh를 Solid로 변환시켜야 하는 작업이다.



www.thingiverse.com

Thingiverse - Digital Designs for Physical Objects

Mesh를 Solid로.... 그림으로는 위와 같이 표현할 수 있겠다.

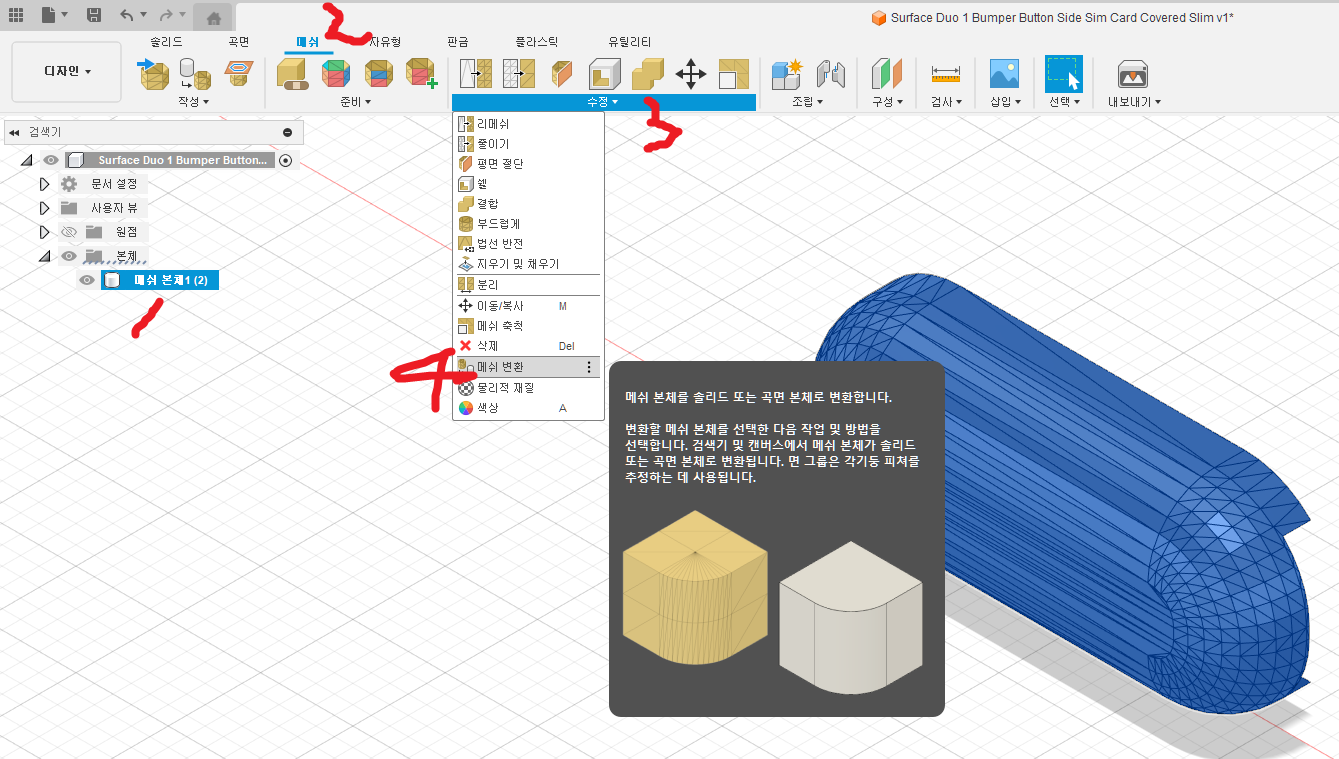

Fusion360 실행하고, 아래그림처럼 대상선택 후 메뉴에서 메쉬 - 수정 - 메쉬변환을 선택한다.

여기까지 하면 화면 오른쪽에 아래와 같은 대화창이 뜬다. 무료버전에서는 달리 선택할 여지가 없다. 그냥 여기서 확인만 누른다. 확인을 누르면 모델이 메쉬로 변환된다.

변환된 메쉬모델을 다음과 같이 export 한다. 아래 메뉴에서 내보내기 선택.

내보내기를 선택후 나타나는 대화창에서 유형은 필히 STEP을 선택한다.

export된 화일을 123D Design에서 import 시켜본다. 이유는 알 수 없으나 123D에서는 10배 크기로 읽어들이는것 같다. 읽어들인 모델을 uniform scale로 1/10으로 크기를 줄이면 된다.
